Pavimenti e solai
Il calpestio si ferma sotto il massetto
I prodotti con la sigla RR (recycled rubber) in versione rotolo possono essere utilizzati sia come isolanti sotto massetto sia come tappetini sotto pavimento. Sono la parte del sistema che fa il lavoro acustico, ma da soli non bastano: senza bandella perimetrale il massetto tocca le pareti e la prestazione si annulla.
- ΔLw > 18 dB
- riduzione del calpestio
- 45,0 MN/m³
- rigidità dinamica migliore
- 3 e 5 mm
- spessori disponibili
- > 90%
- materiale riciclato
tutti i rotoli RAC, UNI EN 10140-3:2021
RAC05RR750-1000, spessore 5 mm
quando la quota di pavimento è vincolata
granuli di gomma da PFU
Tappetini in gomma-sughero
Gomma-sughero, quando serve più resistenza
I prodotti con la sigla GS sono impiegati come tappetini sotto pavimento, in versione incollata oppure sotto pavimento tipo parquet flottante solo appoggiato.
Rispetto alla sola gomma riciclata, il composito gomma-sughero dichiara valori meccanici più alti: è la scelta quando il pavimento finito è sottile e il carico si concentra su punti ristretti.
| Proprietà | Linea RR | Linea GS |
|---|---|---|
| Resistenza a trazione | > 0,30 MPa | > 0,60 MPa |
| Resistenza allo strappo | > 3,0 N/mm | > 5,00 N/mm |
| Allungamento a rottura | > 60% | > 40% |
| Resistenza chimica | n.d. | acidi, oli e alcali |
| Temperatura di esercizio | n.d. | da −30 a +85 °C |
Posa dei rotoli RAC
Come si stende il materassino
-
Verificare il supporto
Il materassino deve essere posato su un supporto piano, pulito, asciutto e privo di irregolarità.
-

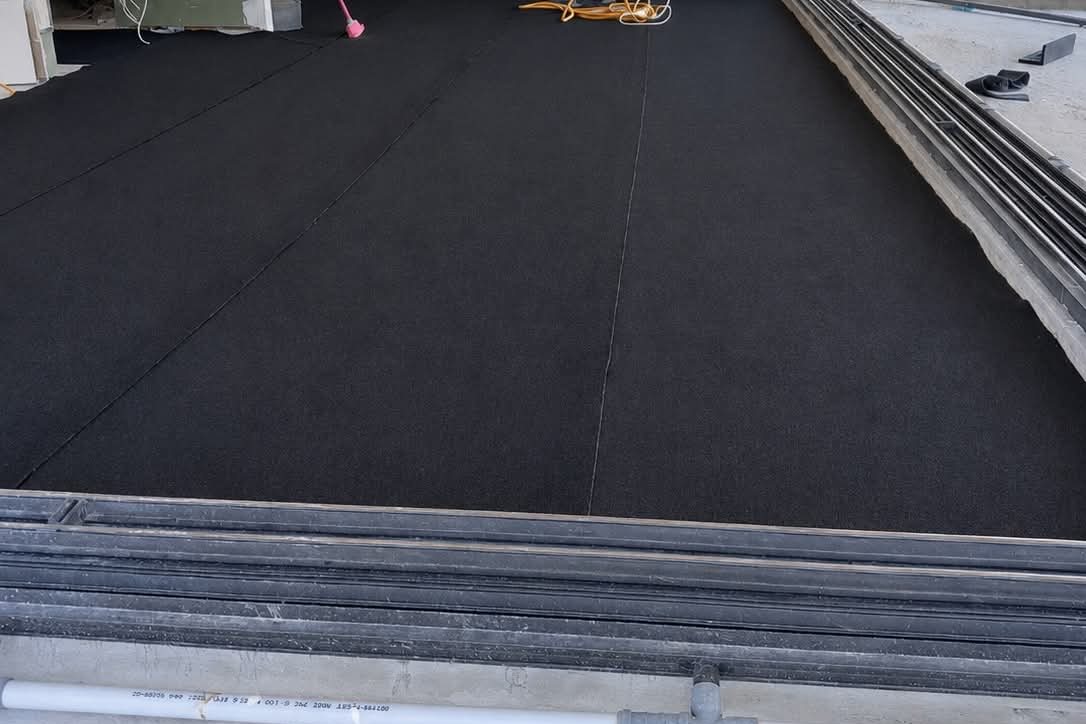

Stendere i rotoli
I rotoli vengono stesi accostando accuratamente i bordi, evitando sovrapposizioni.
-

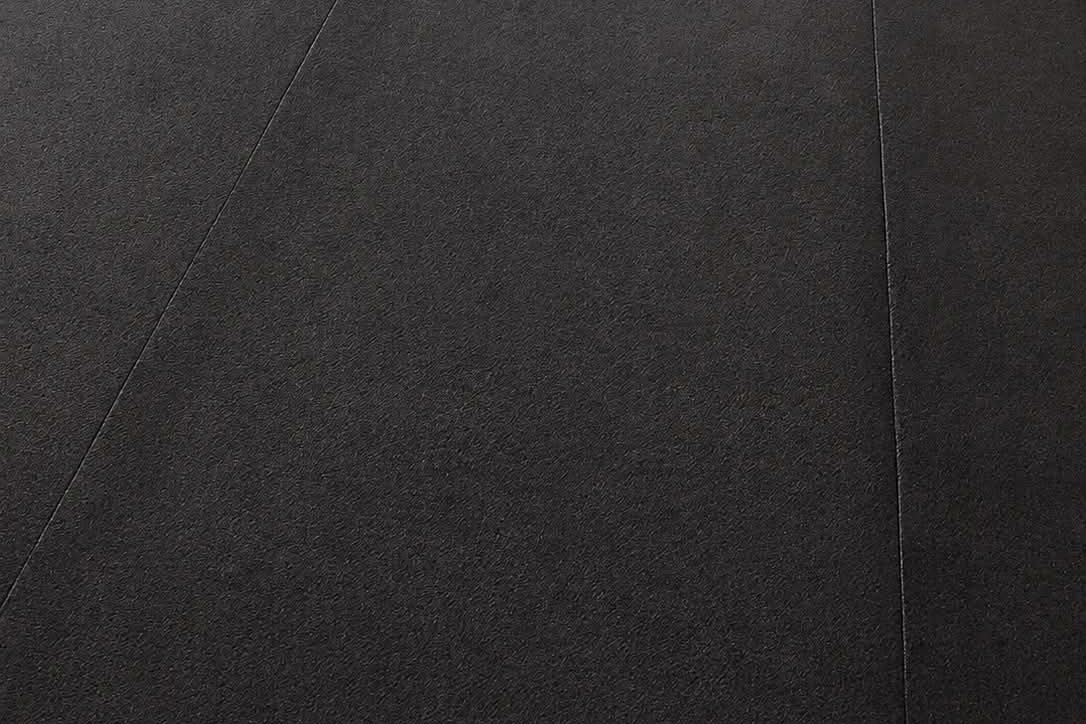

Sigillare le giunzioni
Le giunzioni vengono sigillate con nastro adesivo idoneo, per garantire la continuità dello strato resiliente.

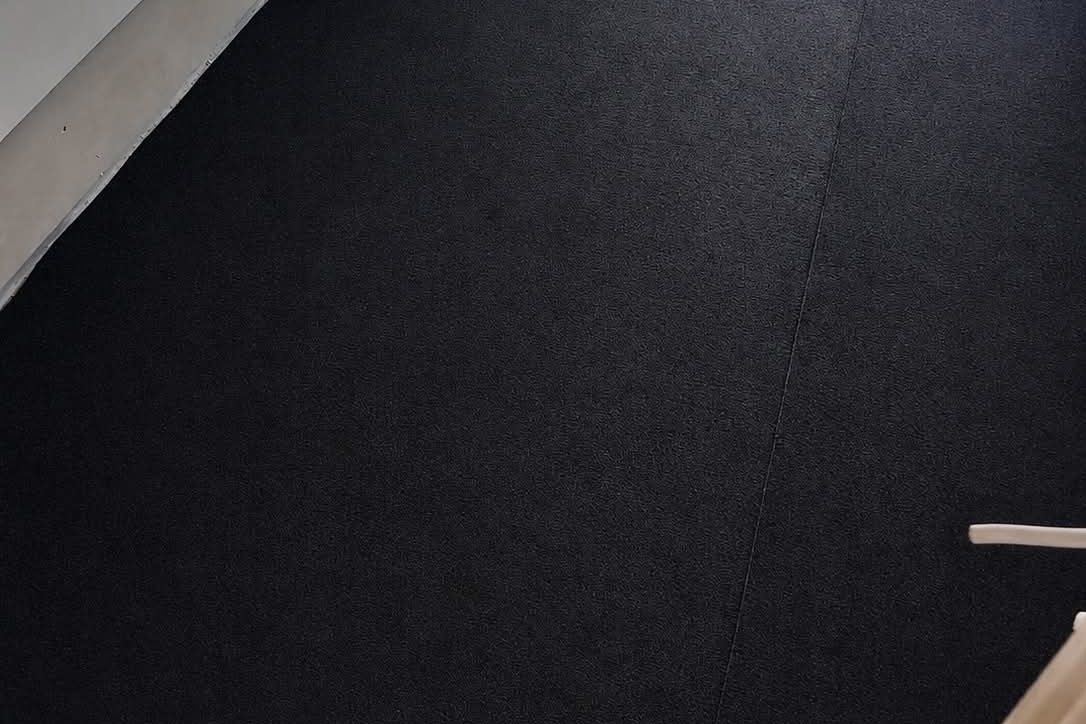

Bandella perimetrale
Il dettaglio che salva o annulla la prestazione
Prima della realizzazione del massetto deve essere installata una bandella perimetrale desolidarizzante lungo tutto il perimetro del locale e attorno a tutti gli elementi verticali: pareti, pilastri, colonne, soglie e tubazioni passanti.
La bandella va posizionata in modo continuo, senza interruzioni, e deve avere un'altezza superiore a quella del massetto finito. L'eventuale parte eccedente si rifila solamente dopo la posa della pavimentazione, evitando così qualsiasi contatto rigido tra pavimento e pareti.

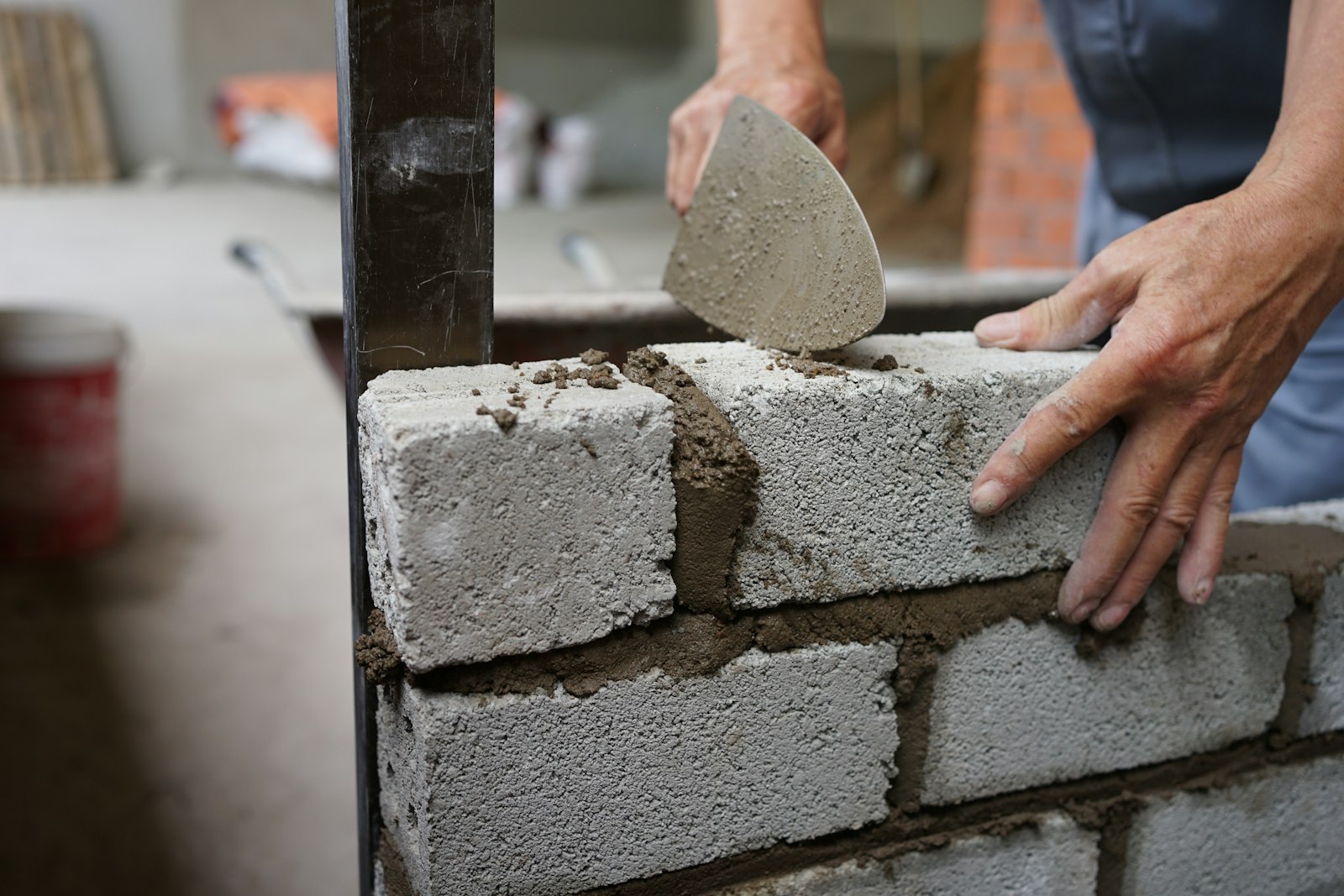

Fasce tagliamuro
Interrompere il rumore alla base della parete
In corrispondenza delle murature divisorie, o dei punti in cui è previsto l'innalzamento di nuove pareti sul solaio, è necessario installare le fasce tagliamuro, posizionandole sotto la muratura secondo quanto previsto dal progetto.
Le fasce interrompono la trasmissione delle vibrazioni e dei rumori strutturali tra gli elementi costruttivi, limitando la formazione di ponti acustici. Devono essere posate in modo continuo lungo l'intero sviluppo della parete, garantendo il corretto appoggio della muratura.
Nuova costruzione e ristrutturazione
Due cantieri, due sistemi
-
Nuova costruzione
Materassino + bandella + fasce
Le fasce vengono normalmente posate prima della realizzazione delle tramezze, direttamente sul solaio strutturale.
-
Ristrutturazione
Materassino + bandella
Con le pareti già esistenti le fasce in genere non vengono impiegate: l'isolamento si affida al materassino sotto massetto e alla bandella perimetrale.

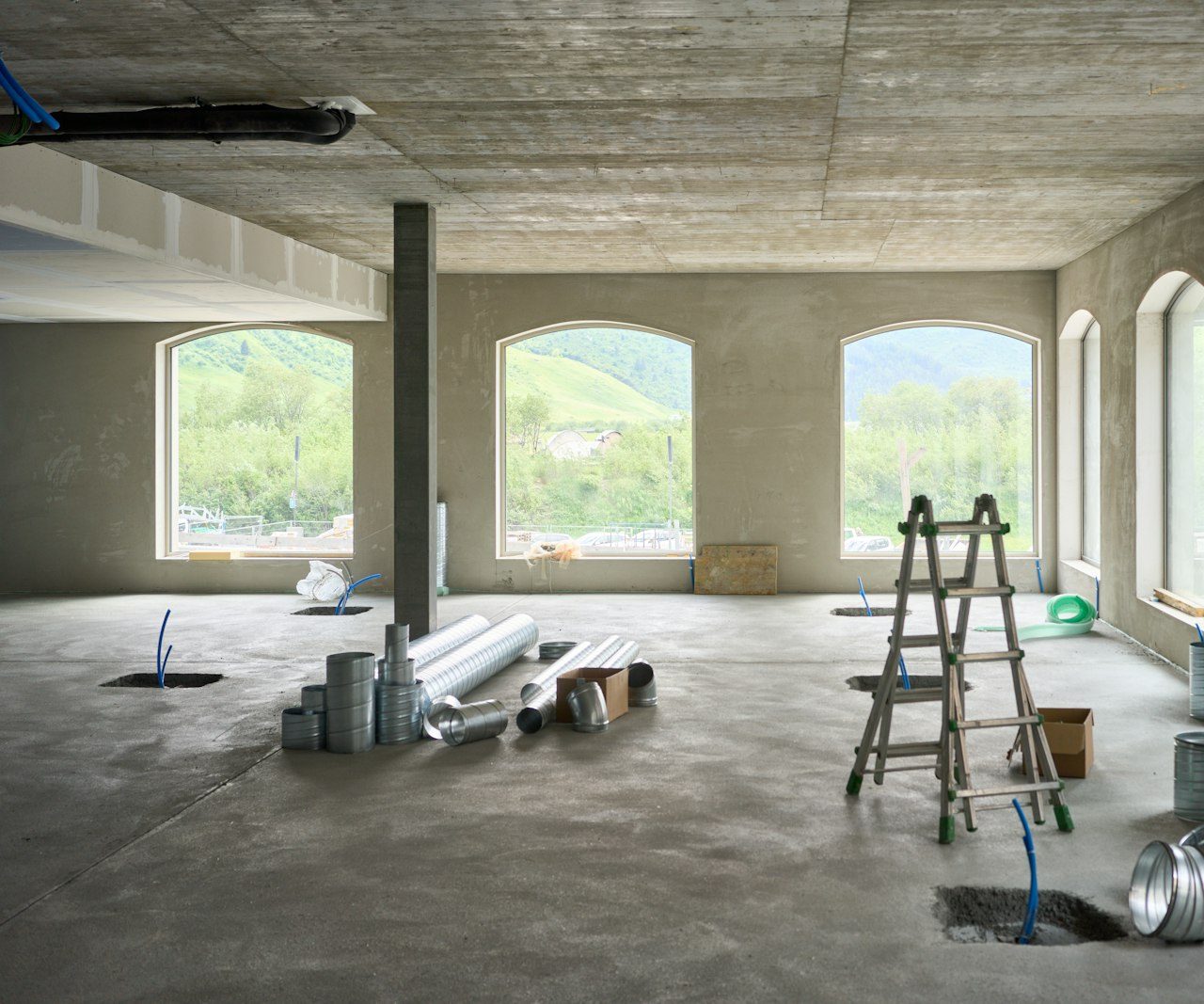

Getto del massetto e ponti acustici
L'ultimo passaggio, quello in cui si perde tutto
Completata la posa del materassino, della bandella perimetrale e delle eventuali fasce tagliamuro, è possibile procedere con il getto del massetto, avendo cura di evitare spostamenti o danneggiamenti dello strato resiliente durante le operazioni di cantiere.
Per garantire le prestazioni acustiche previste, il massetto deve rimanere completamente desolidarizzato dagli elementi verticali e da qualsiasi componente strutturale che possa generare ponti acustici.
Prestazioni dichiarate
I valori dei tre rotoli a confronto
| Codice | Spessore | Densità | ΔLw | Rigidità dinamica s't | Frequenza di risonanza |
|---|---|---|---|---|---|
| RAC03RR750-1000 | 3 mm | 750 kg/m³ | > 18 dB | 58,0 MN/m³ | 85,3 Hz |
| RAC05RR750-1000 | 5 mm | 750 kg/m³ | > 18 dB | 45,0 MN/m³ | 74,8 Hz |
| RAC03GS750 | 3 mm | 720 kg/m³ | > 18 dB | 58,0 MN/m³ | 85,4 Hz |
Tutti i rotoli sono classificati B2 (DIN 4102) ed EFL (EN 13501-1). La linea RR dichiara oltre il 90% di materiale riciclato e il 100% di riciclabilità.
